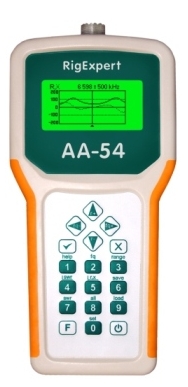

Анализатор антенн RigExpert AA-54
Описание модели: Анализатор антенн RigExpert AA-54 (снят с производства)


Внимание! Модель снята с производства.
![]() |
Инструкция в формате PDF | Инструкция к ПО в формате PDF |
RigExpert AA-54 – это многофункциональный анализатор, предназначенный для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов.
В первую очередь - это измеритель КСВ (коэффициента стоячей волны) и импеданса антенны (векторные анализаторы) в широком диапазоне частот.
Удобные в использовании режимы измерений, как и дополнительные функции, доступные при подключении к компьютеру (построение диаграмм Смита и т.д.) делают анализатор антенн RigExpert АА-54 привлекательным как для профессионалов, так и для радиолюбителей.
При помощи RigExpert AA-54 с успехом решаются следующие задачи:
- Быстрая проверка антенны
- Настройка антенны
- Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.)
- Изготовление коаксиальных линий и измерение их параметров
- Тестирование кабелей и выявление их повреждения
- Измерение емкости и индуктивности реактивных нагрузок
Функция | AA-54 |
Частотный диапазон | 0.1-54 МГц |
Шаг ввода частоты | 1 кГц |
Минимальный диапазон сканирования | 10 кГц |
Режим SWR2AIR™ | - |
Режим МультиКСВ™ | - |
Определение знака реактивной составляющей | + |
Тип высокочастотного разъема | UHF (PL) |
Уровень выходного сигнала | +30 дБм |
Выходной усилитель | КМОП-чип |
Форма выходного сигнала | прямоугольная |
Импеданс нагрузки для измерения КСВ | 50 Ом, 75 Ом |
Аналого-цифровой преобразователь | 10-битный |
Батареи питания | две щелочные 1.5 В или два аккумулятора 1.2 В, типоразмер AA |
Встроенное зарядное устройство | - |
Подсветка ЖКИ | Зеленая |
Режим измерения неоднородностей линии передачи | - |
Flash-память для хранения графиков | 100 ячеек |
Датчик напряжения аккумулятора | + |
Работа от внешнего источника питания (без аккумулятора) | от USB |
Многоязычная поддержка | + |
Быстрый выбор радиолюбительских диапазонов | + |
Технические характеристики
Анализатор антенн RigExpert AA-54 (снят с производства)
Анализатор антенн RigExpert AA-54 (снят с производства)
Аксессуары
Анализатор антенн RigExpert AA-54 (снят с производства)
Анализатор антенн RigExpert AA-54 (снят с производства)
