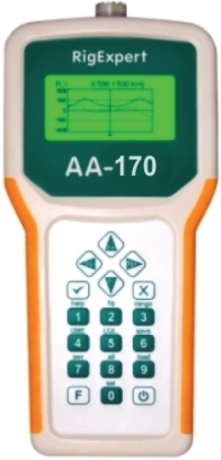

Анализатор антенн RigExpert AA-170

Описание модели: Анализатор антенн RigExpert AA-170 (снят с производства)
Технические характеристики: Анализатор антенн RigExpert AA-170 (снят с производства)
Инструкция в формате PDF

RigExpert AA-170 – это много функциональные анализаторы, предназначенные для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов.

В первую очередь - это измерители КСВ (коэффициента стоячей волны) и импеданса антенны (векторные анализаторы) в широком диапазоне частот.

Удобные в использовании режимы измерений, как и дополнительные функции, доступные при подключении к компьютеру, делают анализаторы антенн RigExpert AA-170 привлекательными и для профессионалов, и для радиолюбителей.

При помощи RigExpert АА-170 с успехом решаются следующие задачи:

• Быстрая проверка антенны
• Настройка антенны
• Измерение КСВ и импеданса антенны и сравнение их до и после определенного события
(дождя, урагана и т.п.)
• Изготовление коаксиальных линий и измерение их параметров
• Тестирование кабелей и выявление их повреждения
• Измерение ёмкости и индуктивности реактивных нагрузок
Технические характеристики
Анализатор антенн RigExpert AA-170 (снят с производства)
Частотный диапазон: AA-170: 0.1…170 МГц
Дискретность установки пользователем частоты: 1 кГц
Диапазон измерения КСВ: 1…10
Отображение КСВ: для 50- и 75-омных систем
Индикация КСВ: цифровая индикация или закрашенная полоса
Диапазон измерения R, X: 0…1000, –1000…1000 Ом – в режиме
вывода числовых значений; 0…200, –200…200 Ом – на графике
Режимы работы:
• Измерение КСВ на одной или нескольких частотах одновременно
• Измерение КСВ, R, X, Z, L, C на любой частоте рабочего диапазона
• График зависимости КСВ от частоты, 100-точечный график
• График зависимости R, X от частоты, 100-точечный график Выход ВЧ:
• Тип разъема: UHF (SO-239)
• Выходной сигнал прямоугольной формы с частотой 0.1…10 МГц. На более высоких частотах измерения производятся на третьей и пятой (для AA-54) гармониках.
• Выходная мощность: около +13 дБм (на нагрузке 50 Ом)
Питание:
• Марганцевые или щёлочные батарейки 1.5 В, типоразмер АА, 3шт.
• Аккумуляторы 1.2 В, Ni-MH, 1800...2700 мА/ч, типоразмер АА, 3шт.
• Время работы от полностью заряженного аккумулятора при непрерывном измерении: не менее 3 часов; время работы в режиме ожидания: не менее 2 суток
• При подключении к компьютеру или к сетевому адаптеру с USB-гнездом анализатор переключается на питание от этих источников
Интерфейс:
• Графический дисплей с разрешением 133-64 и светодиодной подсветкой
• Влагозащитная клавиатура, 6х3 клавиш
• Русифицированное меню и система помощи
• Подключение к компьютеру через интерфейс USB
Размеры: 22x10x3.6 см
Рабочая температура: 0…40 °C
Масса с батареями питания: 400 г.
